INVERTO OCTO PREMIUM

De Inverto Octo PLL LNB is beschermd tegen interferentie van 4G/LTE-signalen en heeft een laag stroomverbruik.

Deze phase-locked loop LNB gebruikt een andere techniek dan conventionele LNB's. Hierdoor biedt dit type LNB een hogere frequentiestabiliteit.

De Inverto IDLP-OCT410-PREMU-OPN LNB ondersteunt HD- en UHD-streams.

Inverto IDLP-OCT410-PREMU-OPN in het kort

• DVB-S2 (HD en UHD)
• Lage faseruis en laag ruisgetal
• Laag energieverbruik
• Hoge kruispolarisatie-isolatie
• Hoge frequentiestabiliteit

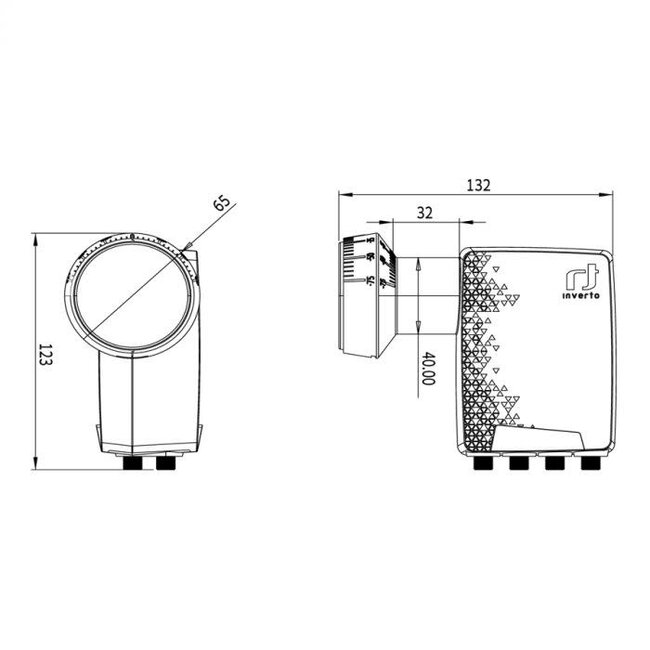

Technische specificaties Inverto IDLP-OCT410-PREMU-OPN octo PLL LNB (40 mm)

• Frequentiebereik
  • Input: 10,7 GHz ~ 12,75 GHz
  • Output: 950 MHz ~ 2150 MHz
• Frequentie low band LO: 9,75 GHz
• Frequentie high band LO: 10,6 GHz
• Ruisgetal: gem. 0,7 dB (max. 1,0 dB)
• LO frequency nauwkeurigheid @ 25° C: max. ±400 kHz
• LO temperatuurafwijking: max. ±800 kHz
• LO faseruis @ 10 kHz: max. -90 dBc/Hz
• Conversion gain: min. 55 dB
• Gain ripple (over 26 MHz bandbreedte): ±0,6 dB
• Gain variation (over volledige band): ±4 dB
• Image rejection: min. 40 dB
• 3th order intermodulation - ICP3: min. 10 dBm
• 1 dB compressiepunt (@ output): min. 0 dBm
• Kruispolarisatie-isolatie: min. 22 dB
• Control signal
  • Ca (V): 10,0 V ~ 14,0 V
  • Cb (H): 16,0 V ~ 20,0 V
  • Cc (band switching): 22 kHz (±4)
• Output VSWR: 2,3:1
• In band spurious level: max. -60 dBm

• Stroomverbruik: max. 210 mA @ 11 VDC ~ 20 VDC
• Bedrijfstemperatuur: -30 °C ~ +60 °C
• Output impedantie: 75 Ω
• Output connector type: F-connector (female)
• Dish F/D ratio: 0,6

• Gewicht: 276 g
• Afmeting verpakking (b x d x h): 14,2 x 13,3 x 7,5 cm
